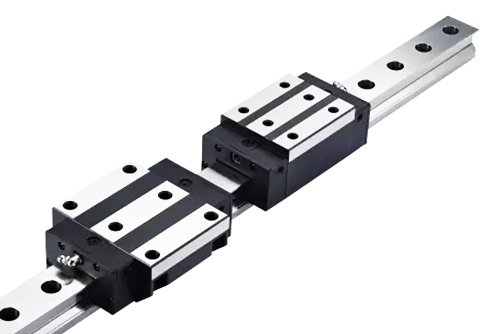

直線導軌：數控機床精度提升的“隱形脊梁”
在數控機床精密加工領域，直線導軌作為核心運動部件，其技術特性直接影響機床的定位精度、重復定位精度及動態性能。本文慧騰小編從結構設計、摩擦控制、誤差補償三大維度，解析直線導軌在數控機床精度提升中的核心作用。
結構設計：奠定高精度基礎
直線導軌通過“導軌+滑塊”的滾動摩擦結構替代傳統滑動導軌，將摩擦系數降低至0.001-0.003，僅為滑動導軌的1/50。其采用高剛性合金材料經淬火-回火處理，表面硬度達HRC58-62，配合雙圓弧滾道設計，確保滾珠在高速運動中保持穩定接觸角，減少應力集中。模塊化設計支持預緊力調整，通過增減滾珠數量實現0-5μm的預緊量調節，有效消除反向間隙，提升定位精度至±1μm級。
摩擦控制：保障運動平穩性
低摩擦特性是直線導軌提升精度的關鍵。滾動體采用陶瓷或鋼制滾珠，表面經超精加工處理，粗糙度Ra≤0.1μm，減少運動中的振動與爬行現象。配合專用潤滑脂，在-30℃至150℃寬溫域內維持穩定潤滑狀態，避免因溫度變化導致的粘滑現象。在高速切削場景中，導軌的動態剛度提升30%以上，有效抑制高速運動時的振動位移，保障加工表面粗糙度Ra≤0.8μm。
誤差補償：實現亞微米級精度修正
通過集成高精度光柵尺與位移傳感器，直線導軌可實時反饋位置誤差至數控系統。配合激光干涉儀采集的導軌直線度數據，結合混合建模算法，實現0.1μm級的誤差補償。在五軸聯動加工中，導軌與伺服電機的閉環控制將軌跡跟蹤誤差控制在0.5μm以內，支持復雜曲面的高精度加工。其熱膨脹系數優化至11.5×10??/℃，配合智能溫控系統，維持導軌熱變形量≤1μm/100mm，確保長期高精度運行。
綜上，直線導軌通過結構設計優化、摩擦控制技術及智能誤差補償，在數控機床精度提升中扮演著“隱形脊梁”的角色。其技術進步不僅推動了機床加工精度的突破，更成為智能化數控機床向高精度、高效率、可持續方向升級的核心驅動力。
結構設計：奠定高精度基礎
直線導軌通過“導軌+滑塊”的滾動摩擦結構替代傳統滑動導軌，將摩擦系數降低至0.001-0.003，僅為滑動導軌的1/50。其采用高剛性合金材料經淬火-回火處理，表面硬度達HRC58-62，配合雙圓弧滾道設計，確保滾珠在高速運動中保持穩定接觸角，減少應力集中。模塊化設計支持預緊力調整，通過增減滾珠數量實現0-5μm的預緊量調節，有效消除反向間隙，提升定位精度至±1μm級。
摩擦控制：保障運動平穩性
低摩擦特性是直線導軌提升精度的關鍵。滾動體采用陶瓷或鋼制滾珠，表面經超精加工處理，粗糙度Ra≤0.1μm，減少運動中的振動與爬行現象。配合專用潤滑脂，在-30℃至150℃寬溫域內維持穩定潤滑狀態，避免因溫度變化導致的粘滑現象。在高速切削場景中，導軌的動態剛度提升30%以上，有效抑制高速運動時的振動位移，保障加工表面粗糙度Ra≤0.8μm。
誤差補償：實現亞微米級精度修正
通過集成高精度光柵尺與位移傳感器，直線導軌可實時反饋位置誤差至數控系統。配合激光干涉儀采集的導軌直線度數據，結合混合建模算法，實現0.1μm級的誤差補償。在五軸聯動加工中，導軌與伺服電機的閉環控制將軌跡跟蹤誤差控制在0.5μm以內，支持復雜曲面的高精度加工。其熱膨脹系數優化至11.5×10??/℃，配合智能溫控系統，維持導軌熱變形量≤1μm/100mm，確保長期高精度運行。
綜上，直線導軌通過結構設計優化、摩擦控制技術及智能誤差補償，在數控機床精度提升中扮演著“隱形脊梁”的角色。其技術進步不僅推動了機床加工精度的突破，更成為智能化數控機床向高精度、高效率、可持續方向升級的核心驅動力。
