直線導軌的作用是用來支撐和引導運動部件，按照給定的方向進行往復直線運動。為了將正確類型的直線導軌運用于正確的場合，設計工程師就有必要了解不同導軌的優點和能力，從而進行合理的選擇。

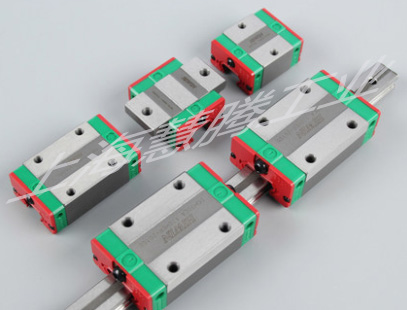

直線導軌的種類
圓形導軌
由直線軸承和直線軸配合使用，從外觀上來看是圓柱形的，可裝配與圓形孔中。同時，直線軸承還可配合滑塊使用，實現平面安裝。圓形導軌的安裝和使用都較為方便，節省空間。方形導軌
由方形滑塊和方形導軌配合使用，從外觀來看是方形的。從摩擦、可承受載負荷考慮，方形導軌是導軌與滑塊面接觸式摩擦，摩擦力較大，負載均勻，需要經常上油潤滑。
如何選擇
對于圓形導軌和方形導軌的選擇，主要是從載荷、準確度、剛度、光潔度等幾個因素來考慮。方形導軌的典型應用是對載荷能力、剛度和準確度要求較高的機床行業。但滿足以上條件之后，就很難滿足其他要求，如安裝要求高、前期成本高、維護成本高。而圓形導軌在這方面就體現其優勢當安裝到平面度欠光滑的表面上時，仍然能夠平穩運行。圓形導軌通常比方形導軌能夠更快速地安裝和更平穩的運行。綜上所述，如何選擇要根據實際需求，選擇合適的才是最優方案。
性能比較
|
特征（性能） |
導向軸+直線軸承 |
直線導軌 |
|
承載能力 |
中 |
高 |
|
精度 |
中 |
中-高 |
|
剛度 |
中 |
高 |
|
有無預壓 |
是（輕） |
是（輕-重） |
|
單導軌支撐力矩 |
否 |
是 |
|
所有方向承載能力相同 |
否 |
提供（標準） |
|
平滑性 |
高 |
中-高 |
|
阻力 |
低 |
中-高 |
|
密封效果 |
高 |
中 |
|
總擁有成本 |
|
|
|
安裝便利性 |
高 |
中 |
|
配合部件的精度要求 |
低 |
高 |
|
材料成本 |
低 |
中 |
|
預期壽命 |
中 |
高 |
|
設計靈活性 |
|
|
|
能否跨越缺口 |
是 |
否 |
|
能否用作結構構架部件 |
是 |
否 |
|
能否用作單導軌 |
否 |
是 |
|
緊湊型 |
中 |
高 |
|
安裝 |
是（推薦） |
|
|
是否可以選末端支撐安裝 |
|
否 |
看了以上內容，是否對直線導軌有了更深的了解呢？如需購入導軌的，歡迎咨詢上?；垓v，我們竭誠為您服務15821576595洪工！
