直線導軌以及導軌在生產中的應用范例，你了解多少？【上海慧騰】

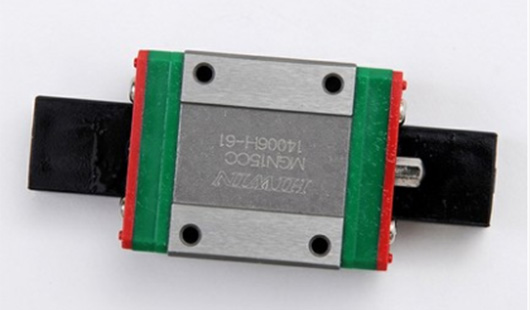

一、直線導軌
直線導軌又稱滑軌、線性導軌、線性滑軌，用于直線往復運動場合，在相同運動組件體積下，擁有比直線軸承更高的額定負載，以及直線運動精度。同時可以承擔一定的扭矩負載，可在高負載的情況下實現高精度的直線運動。
直線導軌是用來支撐和引導運動部件，按給定的方向做往復直線運動。主要是用在精度要求比較高的機械結構上。直線導軌的移動元件和固定元件之間不用中間介質，而用滾動鋼球。
二、特征特點
特點1：滑軌和滑塊通過滾珠相接觸，因此晃動小，適用于有精度要求的設備。
特點2：由于是點面接觸，所以摩擦阻力很小，可以進行細微的運動，實現控制裝置等的高精度定位。
特點3：因為滾珠有自身的滾動槽、轉動面的受力會被分散，因此有較大的容許載重。
特點4：直線導軌在運作時不易產生摩擦熱量，不易受熱變形，因此適用于做高速運動。
三、直線導軌的應用
案例1：3位置切換導向機構
由業界對小型化設備的需求應運而生，節省了設備空間。
主要特點為：1.通過氣缸驅動切換輸送機導軌(3個位置)。2.已通過2個氣缸的行程差和氣缸內徑差確定3個位置 。
該裝置用到的是微型導軌，型號SSEB13-470
使用溫度：-20~80℃；H6僅適用于不銹鋼精密級
使用方法
■關于使用
①的直線導軌安裝了保持器，雖然拆卸滑塊時鋼珠不容易脫落，但要是在高速狀態下將滑塊從滑軌上拆下，或者斜向插入滑軌，則滾珠可能會脫落。請小心、謹慎地拆裝滑塊。
②請務必避免碰撞回珠槽蓋板，否則會影響鋼珠的循環，造成滑動不良。
③如對防銹有要求，請優先選擇低溫鍍黑鉻表面處理或者不銹鋼材質的產品。
■關于使用溫度
標準直線導軌的使用溫度為-20~80℃
■關于維護(供給潤滑脂)
①潤滑脂在直線導軌的鋼珠與軌道面的表面形成油膜，有效減小摩擦、防止燒結。
潤滑脂減少及老化會給直線導軌的壽命造成極大影響，因此請根據使用條件適時加注潤滑脂。5
②推薦注脂間隔：
通常每隔6個月
移動距離較長時間隔3個月、移動距離在期限范圍內超過1000km時，以1000km為準。
案例2：經典XY軸絲杠導軌定位運動機構
可選型號多，廣泛應用于各個行業。
主要特點為：1.高頻度、高精度的定位用途。2.結構簡單,日常維護方便,適用性廣 。
使用溫度：-20~80℃
■關于使用
①直線導軌安裝了保持器，雖然拆卸滑塊時鋼珠不容易脫落，但要是在高速狀態下將滑塊從滑軌上拆下，或者斜向插入滑軌，則滾珠可能會脫落。請小心、謹慎地拆裝滑塊。
②請務必避免碰撞回珠槽蓋板，否則會影響鋼珠的循環，造成滑動不良。
③如對防銹有要求，請優先選擇低溫鍍黑鉻表面處理或者不銹鋼SUS440C系材質的產品。
四、直線導軌安裝使用事項
為了您的正常使用,直線導軌的安裝需要滿足以下四點
①安裝面形狀是否產生干涉
②工件安裝面的平面度保持在5μ左右，否則滑塊會產生輕微變形
③導軌平行度和配合高度誤差值是否在安裝容許值內
④使用規范的安裝方式
五、應用領域
醫療、智能手機、機器人、電子電器
