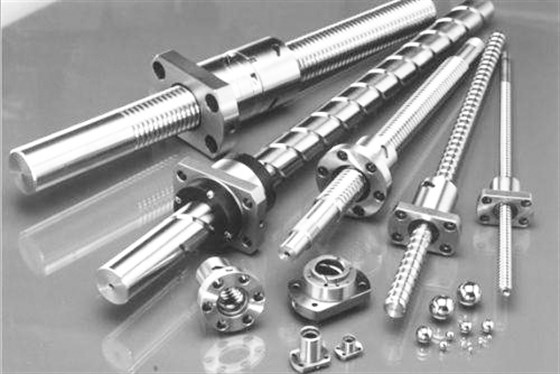

從工作原理看，滾珠絲杠通過滾珠在絲杠螺旋槽與螺母滾道間的滾動運動，將旋轉運動轉化為直線運動。相比傳統滑動絲杠，滾動摩擦系數降低至1/50以下，傳動效率高達90%以上，有效減少能量損耗與熱變形，為高精度定位奠定基礎。在數控機床進給系統中，滾珠絲杠的導程誤差直接影響定位精度?，F(xiàn)代高端滾珠絲杠采用精密磨削工藝，導程精度可達±0.005mm/300mm，配合激光測量?jī)x進行全行程校準，確保每個導程段的累積誤差控制在微米級。
預緊力控制是提升定位精度的關鍵技術。通過雙螺母結構施加適當預緊力，可消除軸向間隙，減少反向運動時的空程誤差。例如，在高速銑削中心中，采用可調預緊裝置，使絲杠系統剛度提升30%，反向間隙控制在2μm以內，顯著提高輪廓加工精度。
熱特性優化同樣至關重要。滾珠絲杠高速運轉時產生的摩擦熱會導致熱膨脹，影響定位穩定性。采用中空冷卻結構與溫度補償算法，可實時監測絲杠溫度并動態調整進給量，將熱變形誤差控制在1μm/℃以內。在五軸聯動加工中心中，該技術使圓弧插補誤差降低40%。
與伺服系統的協同控制是定位精度的最終保障。通過高分辨率編碼器（分辨率達0.1μm）實時反饋位置信息，結合PID控制算法與前饋補償，實現納米級定位修正。在精密模具加工中，該系統使輪廓誤差從5μm提升至2μm，表面粗糙度達到Ra0.2μm。
隨著碳化硅陶瓷滾珠、磁懸浮軸承等新技術的應用，滾珠絲杠的定位精度正突破0.1μm大關，推動數控機床向超精密加工領域邁進，成為智能制造時代不可或缺的“精密引擎”。
